MXL同步帶
MXL同步帶
MXL型周節制梯形齒同步帶識別：
三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。

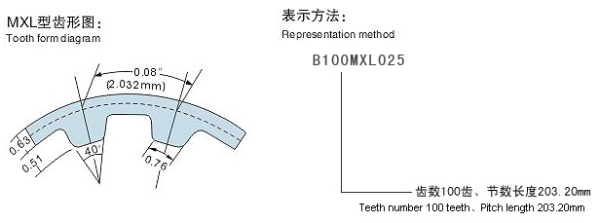

MXL型周節制梯形齒同步帶齒形圖
材質有橡膠與聚胺酯,橡膠可以做開口帶,以上模具并不是準確的模具,有些模具新加,量大可以開模,具體請與我司確認!
MXL同步帶是同步帶傳動系列中應用于比較廣泛的一種帶型。MXL同步帶主要應用于小封裝和高速運轉，具有節省空間和高度穩定的的特點。精密驅動器，如辦公室機器和電腦，使用MXL型同步帶是理想的解決方案。
MXL型周節制梯形齒同步帶設計要點：
1、MXL同步帶為梯形齒形式。
2、MXL同步帶帶齒的表面采用尼龍66高彈力布面臨保護和加強了齒表面。
3、MXL同步帶骨架材料采用進口優質玻璃纖維線繩具有非常好的穩定性和靈活性。
4、MXL同步帶彈性支持和帶齒結合耐用性和重量輕。
MXL型周節制梯形齒同步帶功能優勢：
1、效率高、廣泛的負載能力和速度比。
2、外設速度可達80米/秒。
3、電力傳輸可達150千瓦和高達10,000 rpm的速度。
4、防同步帶的滑跌。
5、L同步帶恒定平穩運轉。
6、低軸承的負荷，因?yàn)閄L同步帶具有高度緊張的自由。
MXL型周節制梯形齒同步帶規格參數表：
三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。
MXL型周節制梯形齒同步帶齒形圖
材質有橡膠與聚胺酯,橡膠可以做開口帶,以上模具并不是準確的模具,有些模具新加,量大可以開模,具體請與我司確認!
MXL同步帶是同步帶傳動系列中應用于比較廣泛的一種帶型。MXL同步帶主要應用于小封裝和高速運轉，具有節省空間和高度穩定的的特點。精密驅動器，如辦公室機器和電腦，使用MXL型同步帶是理想的解決方案。
MXL型周節制梯形齒同步帶設計要點：
1、MXL同步帶為梯形齒形式。
2、MXL同步帶帶齒的表面采用尼龍66高彈力布面臨保護和加強了齒表面。
3、MXL同步帶骨架材料采用進口優質玻璃纖維線繩具有非常好的穩定性和靈活性。
4、MXL同步帶彈性支持和帶齒結合耐用性和重量輕。
MXL型周節制梯形齒同步帶功能優勢：
1、效率高、廣泛的負載能力和速度比。
2、外設速度可達80米/秒。
3、電力傳輸可達150千瓦和高達10,000 rpm的速度。
4、防同步帶的滑跌。
5、L同步帶恒定平穩運轉。
6、低軸承的負荷，因?yàn)閄L同步帶具有高度緊張的自由。
MXL型周節制梯形齒同步帶規格參數表：
| 規格 | 節徑 | 齒數 | 規格 | 節徑 | 齒數 |
| 50 MXL | 101.60 | 50 | 150 MXL | 304.80 | 150 |
| 53 MXL | 107.70 | 53 | 151 MXL | 306.83 | 151 |
| 54 MXL | 109.73 | 54 | 153 MXL | 310.90 | 153 |
| 55 MXL | 111.76 | 55 | 155 MXL | 314.96 | 155 |
| 56 MXL | 113.79 | 56 | 158 MXL | 321.06 | 158 |
| 58 MXL | 117.86 | 58 | 160 MXL | 325.12 | 160 |
| 59 MXL | 119.89 | 59 | 161 MXL | 327.15 | 161 |
| 60 MXL | 121.92 | 60 | 165 MXL | 335.28 | 165 |
| 63 MXL | 128.02 | 63 | 170 MXL | 345.44 | 170 |
| 65 MXL | 132.08 | 65 | 175 MXL | 355.60 | 175 |
| 66 MXL | 134.11 | 66 | 180 MXL | 365.76 | 180 |
| 68 MXL | 138.18 | 68 | 190 MXL | 386.08 | 190 |
| 70 MXL | 142.24 | 70 | 194 MXL | 394.21 | 194 |
| 71 MXL | 144.27 | 71 | 200 MXL | 406.40 | 200 |
| 72 MXL | 146.30 | 72 | 210 MXL | 426.72 | 210 |
| 73 MXL | 148.34 | 73 | 212 MXL | 430.78 | 212 |
| 75 MXL | 152.40 | 75 | 224 MXL | 445.01 | 224 |
| 76 MXL | 154.43 | 76 | 224 MXL | 455.17 | 224 |
| 77 MXL | 156.46 | 77 | 225 MXL | 457.20 | 225 |
| 79 MXL | 160.53 | 79 | 232 MXL | 471.42 | 232 |
| 80 MXL | 162.56 | 80 | 236 MXL | 479.55 | 236 |
| 82 MXL | 166.62 | 82 | 240 MXL | 487.68 | 240 |
| 83 MXL | 168.66 | 83 | 248 MXL | 503.94 | 248 |
| 85 MXL | 172.72 | 85 | 250 MXL | 508.00 | 250 |
| 87 MXL | 176.78 | 87 | 256 MXL | 520.19 | 256 |
| 88 MXL | 178.82 | 88 | 260 MXL | 528.32 | 260 |
| 90 MXL | 182.88 | 90 | 265 MXL | 538.48 | 265 |
| 92 MXL | 186.94 | 92 | 276 MXL | 560.83 | 276 |
| 93 MXL | 188.98 | 93 | 280 MXL | 568.96 | 280 |
| 94 MXL | 191.01 | 94 | 285 MXL | 579.12 | 285 |
| 95 MXL | 193.04 | 95 | 290 MXL | 589.28 | 290 |
| 96 MXL | 195.07 | 96 | 295 MXL | 599.44 | 295 |
| 97 MXL | 197.10 | 97 | 300 MXL | 609.60 | 300 |
| 98 MXL | 199.14 | 98 | 305 MXL | 619.76 | 305 |
| 100 MXL | 203.30 | 100 | 312 MXL | 633.98 | 312 |
| 102 MXL | 207.26 | 102 | 318 MXL | 646.18 | 318 |
| 103 MXL | 209.30 | 103 | 320 MXL | 650.24 | 320 |
| 104 MXL | 211.33 | 104 | 323 MXL | 656.34 | 323 |
| 105 MXL | 213.36 | 105 | 324 MXL | 658.37 | 324 |
| 106 MXL | 215.39 | 106 | 328 MXL | 666.50 | 328 |
| 110MXL | 223.52 | 110 | 333 MXL | 676.66 | 333 |
| 112 MXL | 227.58 | 112 | 336 MXL | 682.75 | 336 |
| 114 MXL | 231.65 | 114 | 350 MXL | 711.20 | 350 |
| 115 MXL | 233.68 | 115 | 362 MXL | 735.58 | 362 |
| 118 MXL | 239.78 | 118 | 365 MXL | 741.68 | 365 |
| 120 MXL | 243.84 | 120 | 378 MXL | 768.10 | 378 |
| 122 MXL | 247.90 | 122 | 400 MXL | 812.80 | 400 |
| 123 MXL | 249.94 | 123 | 453 MXL | 920.50 | 453 |
| 125 MXL | 254.00 | 125 | 473 MXL | 961.14 | 473 |
| 126 MXL | 256.03 | 126 | 504 MXL | 1024.13 | 504 |
| 128 MXL | 260.10 | 128 | 522 MXL | 1060.70 | 522 |
| 130 MXL | 264.16 | 130 | 570 MXL | 1158.24 | 570 |
| 131 MXL | 266.19 | 131 | 600 MXL | 1219.20 | 600 |
| 132 MXL | 268.22 | 132 | 648 MXL | 1316.74 | 648 |
| 140 MXL | 284.48 | 140 | 760 MXL | 1544.32 | 760 |
| 144 MXL | 292.61 | 144 | 1012 MXL | 2056.38 | 1012 |
| 147 MXL | 298.70 | 147 | 1060 MXL | 2153.92 | 1060 |
| 148 MXL | 300.74 | 148 | 1463 MXL | 2972.82 | 1463 |
